VU表 PPM表

英文：Vu meter

解释：美国标准化的音量表或具有类似特性的任何其他仪表。

电平表 VU表和PPM 表是做声音的人们的重要工具

       大多数的重放设备都有电平监控的装置，电平监控在广播电视上的意义在于能够在录制或是播出时对设备进行正确的电平控制。在实际工作中对电平的控制有三个理由：

       a） 将动态保持在系统的允许范围内。在多数情况下，如录音和播出时，动态的上限止于系统的过载失真，下限止于系统的噪声阈值。

       b） 调节音量的比例以适合于听音的环境和条件。多数的节目素材，从音乐到戏剧，都包含有正常居室条件下难以接受的音响动态。

       c） 保证各个节目能够在不同的时段不同的区域正常重放，在播出时电平衔接平稳。

       由于我们不能依靠耳朵和记忆确定的声音电平，因而我们需要电平表和一套规则来保证各种节目的电平规范在技术的层面上。由于工作和应用的需要，电平表已经成为机房中标准的设备，通过电平表监控机房之间、设备之间电平的变化情况，防止播出过调制，较大限度的挖掘设备的潜力，降低系统噪声。

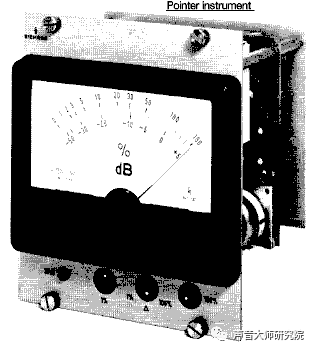

       通常在我们的设备上可以发现两种形式的电平表:峰值表（peak programme meter）和VU表（volume unit）。峰值表（Peak Programme Meter）国际上也叫QPPM (  准峰值节目表 Quasi-Peak Programme Meter) 。峰值表（PPM）国际上还没有统一的标准，原先DIN（德国工业标准）规定的峰值表在70年代被IEC承认并命名为I型峰值表，它以准对数刻度，从－40dB～＋5dB为有效刻度区，在满刻度的90％附近取为0dB基准点，此基准点的灵敏度相当于＋6dBu即1.55v均方根值，刻度单位为PPU（峰值音量表单位）。

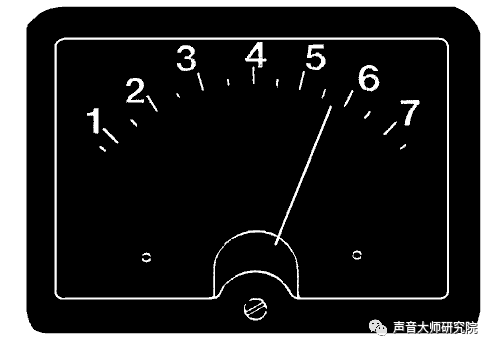

       英国BBC广播电台的峰值表量程为－12～＋12dB，但其刻度以数字1～7表示，每一数字间隔为4dB电平变化，数字6为基准点，其灵敏度为＋8dBu正弦波均方根值，IEC将它命名为II型峰值表。

       峰值表的动态特性：以通用性较广的I型峰值表为例，规定到－1dB（90％）刻度的上升时间为10毫秒，从0dB逐渐下降到－20dB（10％）的恢复时间为1.5秒，下降到－40dB（1％）的恢复时间为2.5秒，过冲摆动不超过＋0.3dB。II型峰值表以4毫秒的脉冲激发时会产生80％的满度偏转，下降时间为每秒8.7dB。峰值表的恢复时间之所以较长，是故意使然，以便于工作人员读数。

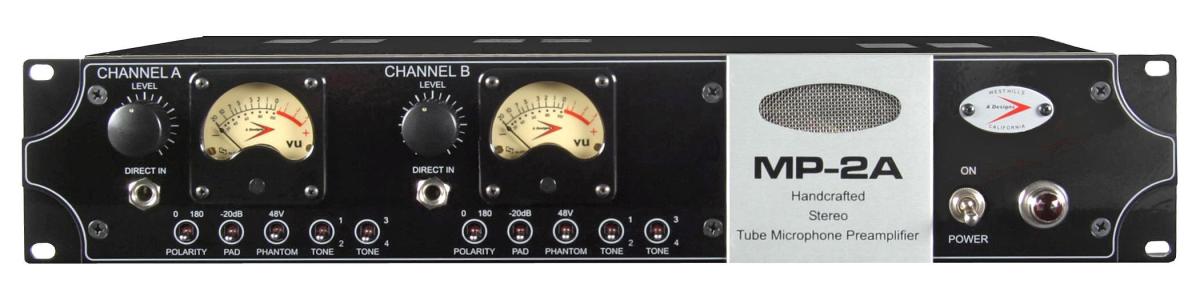

VU表（Volume Unit）

       1942年由美国声学学会规定 (ANSI C16.5-1942)，主要用于电话和广播行业。VU表的动态特性：VU表的动态特性可以用上升时间、恢复时间和阻尼特性来描述。上升时间的定义是以0dB（即0VU处定义的电平值，我国为＋4dBu）、1kHz的正弦波突然加到VU表上时，指针由0上升到刻度上99%处所需的时间，规定为0.3秒。恢复时间的定义是指从100%降到1%所需的时间，也规定为0.3秒。阻尼特性的定义为，当以0dB、1kHz的正弦波突然加到仪表上时指针到达0dB后，过冲的摆动不应超过稳定值的1～1.5％，摆动次数不应超过一次。

       相比之下，VU表显示的数值与人耳所感受的声音的响度基本上是成正比的，可以说它是一种响度的指示仪表。使用VU表进行电平的监视可以给操作人员视觉与听觉的和谐感受。但是音频信号既不是对称的波形也不具有恒定的周期，因此VU表难以给予实际信号以可靠的，以电压值或分贝值计量的电平信息。它的刻度虽然对应有效值，但因整流器是平均值式的，所以它对瞬态信号的响应仍是平均值式的，也就是说对于瞬态信号，VU表的表现是迟钝的，它的动态特性决定了它较低的灵敏度，因而容易忽略较短的峰值信号。

       峰值表更为科学和精细地显示出信号在给定的区间，如200毫秒内的正负峰值。虽然其极短的上升时间（10毫秒）仍然只能使它称为准峰值显示，但也足以显示大多数的冲击信号。峰值表可以让录音或播出的操作人员获得系统较大限度的信噪比和动态裕量，但是它的缺点在于所显示的信号电平值与信号的响度之间缺少直观的联系。

       在国际上，这两种电平表都有各自的支持者，支持峰值表的人认为VU表难以反映信号的实际电平，如同虚设；而支持VU表的人认为峰值表的使用使操作人员过分谨小慎微，束手束脚，而且与实际的听觉有距离，不太直观。

       一般认为，两种电平表在功能和特点上是很不同的，不能简单地说谁好谁不好，作为录音师，要熟悉两种电平表的特点，利用它们各自的优势将设备的潜能充分地发挥出来。

       在录音的前期电平调整的时候，可以使用峰值表对电平的峰值进行监测，在保证信号的峰值不超过满度电平的情况下，尽可能将电平录满，这样可以充分提高信噪比，特别是在数字时代，提高录制电平可以提高信号量化的解析度，降低量化噪声，降低信号的失真率。

       在录音节目的后期制作阶段，对混音的母线使用峰值表监测其峰值的动态裕量，再用VU表跟踪节目信号的电平，根据录音师耳朵的感觉加上VU表所显示的电平值最终确定节目的电平和动态控制。

       随着科学技术的发展，出现了以发光二极管和等离子气体放电管构造的电平监测装置，它们采用的还是以VU表或峰值表形式的显示方法，但在视觉上更加直观和形象，现在已经称为音响系统不可或缺的组成部分。

       VU表是目前使用最广bai泛的一du种音量表，它采用平均值检zhi波器并按dao简谐信号的有效值确定4102刻度，只能1653指示信号的准平均值，而不能指示信号的峰值。因此，当电路过载引起信号失真时，VU表往往指示不出来；而PPM表和DPPM表不存在这个问题。

       PPM表是一种用来测量声音信号的准峰值音量表，它使用了峰值检波器，积分时间约10ms，可获得尽可能高的幅度。DPPM表是检测数字节目音频信号央值的检测仪表，能精确指示出信号的峰值。所以PPM表、DPPM表作为监测音频节目电平时比VU表更为优越。但是PPM表、DPP目标的指示不能表示信号的响度，而人的耳朵对声音的响度感觉更接近于VU表，而不是峰值表。综合看，放音时用VU表比较好，录音时VU表与峰值表并用更为合适。

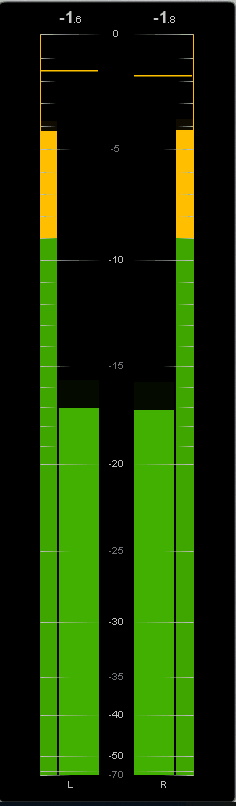

       上面这张音乐（动次打次）的电平表图，清晰地传递了两种类型的电平表的不同。外面是PPM表，它比较准确地显示了电平的实际大小，因此，在录音前期，录音师看PPM 表可以避免录制的过载。中间是VU表，比较适合人耳的主观听感，适合在后期缩混的时候感受响度的变化。二者兼看可以很好地保证节目不会失真。

       然而，凡事都有然而哈，保证节目不失真并不意味着你的节目响哦！什么意思？原来，表头的显示并不意味着真正节目的音量呢！

       我们经常看电视的时候，有的节目响有的节目弱，特别是广告时间，拿起遥控器降低音量的比比皆是。各家电台的广播有的大有的小，司机同志更愿意听声音大的。所以声音大就意味着覆盖率，意味着收听率，意味着广告市场，意味着钱！！！

       在以前用磁带录音的模拟时代，提高音量是要冒着失真的风险的，现在是数字时代，只要不顶破表头的天灵盖，声音就不会失真。为此，为了节目声音的响度，人们开始了“响度之争”（loudness war），真是无所不用其极：压缩器、限制器、均衡器、母版处理器、激励器、播出音频处理器等等等等，还多亏有这么多的工具啦。louder！louder！louder！！！一切为了响度！

       这样一来，后果很严重：谁处理的狠，谁的节目就响！倒霉的是听众，忽大忽小的音量弄得人血压都升高了，看回电视听会广播还得准备点降压药。据说，全世界的广播电视台听众观众抱怨的主要问题，就是响度的来回跳跃。

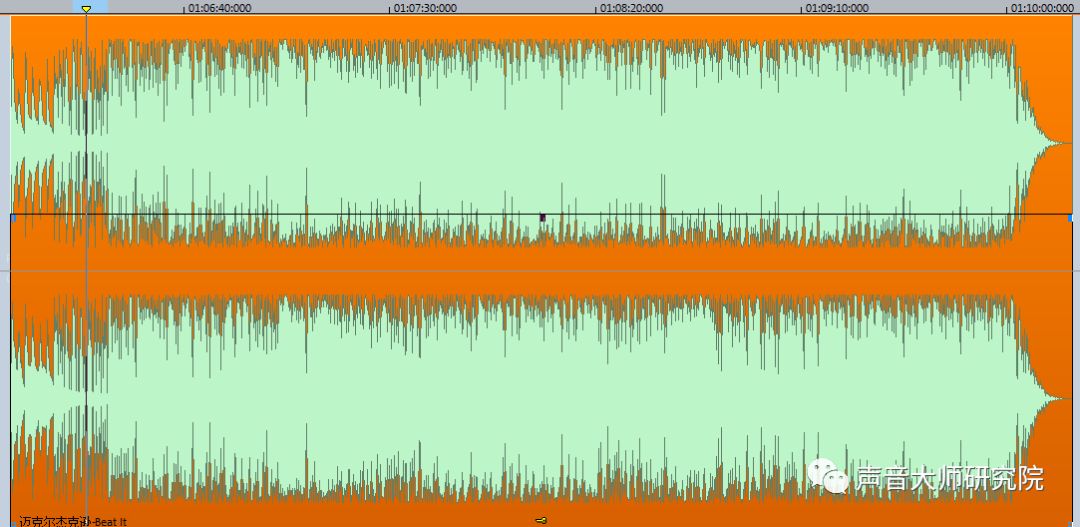

       对于节目来说，原来跳动的音符，变成了几乎所有的元素都一样响的堆砌，没有意境，只有响亮，节目的波形成了一条难看的香肠，意境呢？

       不但听众观众受不了，管事的也受不了啦。为此，ITU，联合国的国际电信联盟终于出面了，它，要说说响度。

VU表和PPM表

       音量表是电台节目监测的专用仪表，它的技术性能与质量好坏都会直接影响播出质量。目前使用最广的音量表是VU表和PPM表。

       VU表的特点

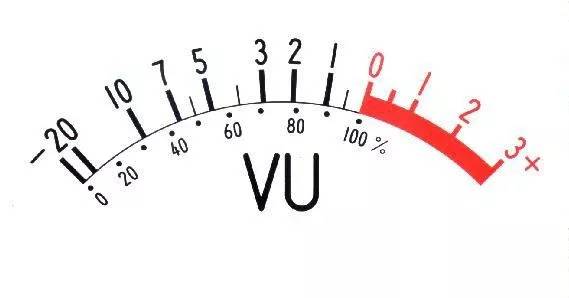

       目前直播室使用最广的一种音量表是“音量单位表”，又称VU表。它是采用平均值检波器（二极管桥式整流器）并按简谐信号的有效值确定的，因此是一种准平均值表。它的刻度用对数和百分数表示，并将参考电平（0dB,100%）定议在满刻度以下的3dB处。

       标准VU表的0dB(100%)相当于信号的准平均值1.228V。但在具体使用时也可插入所需的衰减器或放大器。因此0dB(100%)的参考值实际上是可以任意决定的。

       VU表的时间特性

       VU表的指示动作特性（即时间特性）是这样规定的：当以稳态时达0dB（100%）的1KHz简谐信号突然加入VU表时，指针达到刻度99%处所需的时间为300±30ms，指针的过冲不得超过稳态值的1.5%，过冲的摆动不应超过一次；当信号突然消失后，指针从100%降到1%所需的时间也应该是300±30ms。

       VU表对声音信号的指示读作“音量单位值”，对叫“VU值”。虽然VU表也是对数表示信号准平均值（电平），但是由于300ms这样一个不短的积分时间，表的指示值（VU值）有时还是跟不上信号的实际准平均值电平（0dB值）的变化，因此不能将VU值与dB值混淆。同时它也不能完全反映出声音信号的听感响度（因为后者需要更短的积分时间），更不能反映声音信号的幅摆峰尖情况（因为声音信号峰平比随其波形的不同而异），这是       VU表的缺点。

       PPM表

       针对VU表的缺点，又在逐渐推广一种音量表，叫“峰值节目表”，又叫PPM表（是英文Peak Programme Mete的缩写），PPM表实际上是准峰值电平表，因为它是采用峰值检波器而按简谐信号的有效值确定刻度的（也用电平值标示）。PPM表的最大特点是指针上升快，恢复慢，比较真实地反映出声音信号的准峰值变化，从而避免设备过载，便于有效地控制和利用好传输入系统的最大动态。另一个特点是量程宽，PPM表有50dB的有效刻度，其额定电平（0dB）到满刻度一般留有5dB的余量。

       VU表与PPM表的计量换算标准PPM表的0dB相当于信号峰值为1.55V，但实际使用时0dB对应的电压值可根据具体情况来确定。为了便于PPM表与VU表在使用中的计量换算，特别是为了方便电声设备校准额定工作电平，PPM表还在刻度上注明这个电平值。一般PPM表在它的-9dB附近（通常是-6dB~-12dB这个区间）标注这个对应的电平。这是因为从声音信号准峰平比（准峰值与准平均值之比）范围来看，一般的声音信号的准峰平最大可达2.8倍（9dB）。若要照顾这些高峰尖的信号，可见信号的额定准平均值电平应比额定准峰值电平（即PPM表上的0dB）低9dB才成。因此若用准峰平比为1（0dB）的简谐信号来校准额定电平，它在VU表上指示值为0VU，在PPM表上那些高峰尖的信号也就会接近0dB了。  VU表与PPM表的比较  将这两种音量表进行比较时还要考虑二者时间特性的差异，PPM表的时间特性是这样规定的：它的指示值上升时间非常短，一般为1~10ms；而它的下降时间却相当长，一般为1.5s左右。  可见，PPM表可以准确地反映出那些突来的强信号包络变化（上升快），而且又便于眼睛的观察（下降慢）。相比之下，VU表就迟纯多了。VU表指示值（VU值）还跟不上信号实际的准平均电平（dB值），这两种表的指示差异就会超过信号的准峰平比，特别是那些突来的强信号，这一点在使用中应该加以注意。PPM表指示的信号峰尖的大小，因此它是用来监测信号幅摆的实际情况；但是信号的峰尖大小并不能直接反映出信号给人的听觉强弱感，因此PPM表的指示值不能表示信号的响度，这是它的缺点  

电平的基本概念 

       1、电平的基本概念 

       2、（1）dB是国标符号，dB是英文decibel或decimal Bel的缩写，意思是分贝 由于功率P=I2R=U2/R，所以电路中电压或电流的增减量，同样可以用分贝表示，在电路的同一点或电路阻抗相同的情况下测量分贝值，则有： 分贝值=20lg U2/U1=20lg I2/I1 （2）相对电平与绝对电平 由于分贝是比值的对数，只表示倍率，所以称为相对电平。如果要使每一个分贝值都能明确的表示出与之对应的功率或电压的具体数值，须规定一个基准，即零分贝的电压或功率的基准值，这样，某个功率值和基准值之比的对数值称为绝对电平。 （3）功率电平LP功率电平（power level）的定义是：某一功率P与一基准功率Pr相比求常用对数乘以10表示的值为功率P的功率电平，即LP=10lg P/ Pr（dB） 在电声工程领域内，基准功率Pr通常取为10-3W（1mW），这时功率电平的单位可记为dBm。 从该式我们可以看出，若P=2Pr，那么P和Pr的功率比就是3dB，这就是平常所说的，电声系统的功率增加一倍，换来的声压增加是3dB。 （4）电压电平Lv我们平时表示一个电压可直接用它的电压值，即多少伏特来表示，还可以用电压电平（Lv）来表示。电压电平（voltage level）的定义是：某一电压U与一基准电压Ur相比求常用对数乘以20表示的值为电压U的电压电平，即Lv=20lg U/Ur（dB） 由于基准电压Ur的取值不同，电压电平的常用单位有下列三种： dBm：在一些音频传输、测试中，要求负载阻抗是600Ω以实现阻抗匹配。在这种特定的600Ω阻抗条件下，由于1mW电功率在600Ω阻抗上的电压可算得为0.775V，所以Ur等于0.775V为基准电压所求得的电压电平值，单位为dBm。 dBu：不考虑阻抗是否为600Ω，以Ur等于0.775V为基准电压时所求得的电压电平值，单位为dBu。 dBv：以Ur等于1V为基准电压时所求得的电压电平值，单位为dBv。 （5）电流电平LI电流电平（current level）的定义是：某一电流I与一基准电流Ir相比求常用对数乘以20表示的值为电流I的电流电平。即LI=20lg I/Ir（dB） 由于1mW电功率在600Ω阻抗中流过的电流可算得为1.29mA。所以以Ir=1.29mA所求得的电流单位也可写为dBm。 （6）满刻度电平0dBFS满刻度电平0dBFS就是设备在正常设置下达到数字削波时所对应的模拟信号电平值，各个数字设备厂家的产品满刻度电平值不一致，该电平值通常是由生产设备厂家给出，在广播电台中对于由不同满刻度电平值的设备所组成的数字音频系统，在选择系统的工作电平值时，要考虑到应留有足够的峰值储备量。 2、采用dB（分贝）的目的 因为人耳对声音强弱的感觉，不是和声音功率的变化成正比，而是和这种变化的对数成正比。因此用分贝表示是从计算方面考虑的。 

系统电平的选择 

       1、模拟接口的连接方式 随着电子器件的迅速发展，已不需要用阻抗匹配方式来连接声频线路，以现代调音台为例，要求各输入口的输入阻抗，远大于对应信号源的输出阻抗，一般至少应大5倍。同样，调音台的输出阻抗也为低阻抗，一般等于或小于60Ω，它与负载的连接方式也是跨接，要求调音台的输出阻抗远小于（至少5倍）额定负载阻抗。采用跨接方式连接，这时信号源在轻负载状态下工作，信号源设备驱动功率较低，因而发热少；输出级失真小。总之，可以保证各种信号源能具有较高的技术指标。所以，接口电平的表示也由原来的600Ω接口匹配方式采用的dBm，改用了不考虑阻抗是否为600Ω的dBu表示。 

       2、电平的监测仪表 在电声工程领域中对声音信号强度计量的专门仪表称为音量表。目前在模拟电声系统中使用的音量表有“音量单位表（又称VU表）和“峰值节目表”（又称PPM表）。VU表采用平均值检波器并按正弦波信号的有效值确定刻度，因此它是一种准平均值表，VU表测量音量的单位叫作VU。VU表取弦信号时，VU表应指示为0VU，相当于±4dBu。VU表对信号的响应速度比较慢，它的指示值与信号峰值之间存在一个差值，此差值一般要取到20dB才能保证节目的质量，不致引起信号的削波失真。PPM表采用峰值检波器按正弦波信号的有效值确定刻度，因而它是一种准峰值，PPM表的表盘刻度单位为PPU，PPM表取0PPU处的灵敏度为+6dBu（1.55Vrms），即输入1.55Vrms、1000Hz的正弦信号时，PPM指示为0PPU（I型DIN标准）。 随着数字音频技术的发展，前两种仪表已不能完全满足要求，于是出现了专用的数字峰值表（又称数字PPM表）。数字峰值有也采用峰值检波器。一般为光柱式显示，按对数刻度基准点设在量化后数据所能表示的最大极限值，称为满刻度电平（0dBFS），这样所有的实际电平均为负值。标准AES/EBU数字式输入输出接口，具有峰值电平显示、采样频率显示、数字错误显示、过载指示等功能。这种数字峰值表的显示器件通常为阴极射线管、发光二极管气体等离子器件等，这些器件反应速度快，能紧跟峰值。 其实现今光柱式音量单位表、峰值节目表和数字峰值表在电路组成上大部分是相同的，只有检波器类型、灵敏度、积分时间和刻度等有所不同。 

       3、确定数字工作电平 在广播模拟播出系统中，电平值选择为0VU=+4dBu，即当音量单位表（VU表）指示为0VU值时，所对应的电平值为+4dBu(1.228Vrms)。音量单位表（VU表）所指示的信号是准平均值电平，而不是信号的峰值电平（人的耳朵对声音的响度，更多的接近于VU表指示，而不是峰值电平），不同的声音信号的峰平比不同，峰值因数一般在6~16dB范围内。从播出系统的组成来看工作电平选择为+4dB范围内。从播出系统的组成来看工作电平选择为+4dBu，再考虑到留有10~16dB的峰值因数，即使在最高声音信号峰值时也不会产生过载失真，这样确定系统电平值是合理的。 根据国家广电总局发布的《数字音频设备的满度电平》行业标准，满刻度电平0Dbfscf 应+24dBu，即峰值储备量选择为20dB。考虑到音频工作站系统采用的声卡均为法国Digigram公司的PCX系列声卡，PCX11+、PCX924和PCX440np等声卡最高输出电平为+22dBu，近期过渡采用满刻度电平0dBFS对应+22dBu也可以，同时参照国外的做法取18dB的峰值储备量是合适的，即0VU对应-18dBFS，峰值储备量为18dB。这样既可以防止瞬间大振幅信号的过载失真，又可以充分发挥数字系统动态大的特点。 海峡之声广播电台使用的瑞士STUDER公司On-Air2000M2数字调音台，A/D、D/A转换器缺省值为：0dBFS对应+15dBu，即当播出系统工作电平（模拟）选择为+4dBu，此时所对应的数字工作电平为-11dBFS。换言这，此时数字系统的峰值储备量只有11dBu。 电平的调整方法 通常在数字音频设备中，模拟输出是由数字输出经过数/模转换得到，因此在进行电平调整时应先对数字输出进行调整，然后再进行模拟输出的调节。 

       1、综合测试仪的设置 将综合测试仪的输入阻抗选择为高阻，测试单位选择为dBu。 

       2、调音台推子校准 将推子移动交校准到0dB位置。 

       3、调音台模块参数设置及调整 对模拟线路输入模块设置工作电平（LEVEL）为+4dBu，峰值储备量（HEADROOM）为+18dBu，这样0dBFS对应+22dBu；模拟线路输入1kHz+4dBu测试信号，调整数字输出为-18dBFS，模拟输出模块输出为+4dBu。 

       4、校准表头 送1kHz+4dBu的测试信号，校准VU表指示为0dB，数字PPM表指示-18dBFS。

       5、矩阵模块参数设置及调整 模拟输入模块有16dBu、22dBu和0~26dBu三个路线位置，将输入模块跳为22dBu，模拟输入模块也有21dBu、15dBu和0~26dBu三个跳线位置，将输出模块跳为0~26dBu。 对模拟输入模块输入1kHz+4dBu的测试信号，调整数字输入模块输出为-18dBFS，模拟输出模块输出为+dBu。 

       广播电视的发展进入了数字化、网络化、交互信息化的时代。其中数字化是基础，数字音频播控系统电平的调整应该引起足够的重视，电平设置不当，既不能发挥数字系统动态大、失真小的特点，还可能造成很大的失真，导致整个系统性能的下降。当然，在数字化广播系统中，还应该注意同步等其他技术问题。 VU表，PPM表，二者区别是VU表是音量表（缓慢上升的，和实际上听到的音量响度大致是一样的），PPM表是峰值表（瞬间上升的，可以表现当时瞬间信号的强度）二者有着 6--9 dB 差距。 上面也说了：音频标准两种机器完成不一样，无法达成一致，那么如何确定两种机型的音频标准，如何达到一致的效果。 可以这样说，以这二种设备音频输出线来区分音频信号标准： 

       1 是莲花头输入输出线的话，那么标准音频信号是 -10dB , 

       2 是6.25mm直插、或者说三芯卡侬头输入输出线的话，那么标准音频信号是 +4dB 。 

       3 要达到一致的标准很简单，不过要用上调音台的增益（GAIN）来调节，使之达到 0dB 的音频标准再做输出或者说为后期工作做好工作。方法是信号进入调音台后慢慢增加GAIN，推起进调音台那一路的信号推子。当GAIN点亮红色指示灯时再回调 3dB 就可，然后对信号做均衡处理。输出时不要让调音台MIXER那一路的输出信号过 0dB 即可。

       VU表和PPM表音量表是电台节目监测的专用仪表，它的技术性能与质量好坏，都会直接影响播出质量。目前使用最广的音量表是VU表和PPM表。VU表的特点目前直播室使用最广的一种音量表是“音量单位表”，又称VU表（最英文Volume Unit的缩写）。它是采用平均值检波器（二级和桥式整流器）并按简谐信号的有效值确定的，因此是一种准平均值表。它的刻度用对数和百分数表示，并将参考电平（0VU，100%）定在满刻度以下的3dB处。标准VU表的0VU（100%）相当于信号的准平均值1.228V。但在具体使用时也可插入所需的衰减器或放大器。因此0VU（100%）的参考值实际上是可以任意决定的。VU表的时间特性VU表的指示动作特性（即时间特性）是这样规定的：当以稳态时达0VU（100%）的1kHz简谐信号突然加入VU表时，指针达到刻度上99%处所需的时间应为300±30ms，指针的过冲不得超过稳态值的1.5%，过冲的摆动不应超过一次；当信号突然消失后，指针从100%降到1%所需的时间也应是300±30ms。VU表对声音信号的指示值读作“音量单位值”，又叫“VU值”。虽然VU表也是用对数表示信号准平均值（电平），但是由于300ms这样一个不短的积分时间，表的指示值（VU值）有时还是跟不上信号的实际准平均值电平（dB值）的变化，因此不能将VU值与dB值相混淆。同时它也不能完全反映出声音信号的听感响度（因为后者需要更短的积分时间），更不能反映了声音信号的幅摆峰尖情况（因为声音信号峰平比随其波形的不同而异），这是VU表的缺点。PPM表针对VU表的缺点，又在逐渐推广另一种音量表，叫“峰值节目表”，又叫PPM表（是英文Peak Programme Meter的缩写），PPM表实际上是准峰值电平表，因为它是采用峰值检波器而按简谐信号的有效值确定刻度的（也用电平值标示）。PPM表的最大特点是指针上升快，恢复慢，比较真实地反映出声音信号的准峰值变化，从而可避免设备过载，便于有效地控制和利用好传输入系统的最大动态。另一个特点是量程宽，PPM表有50dB的有效刻度，其额定电平（0dB）到满刻度一般留有5dB的余量。VU表与PPM表的计量换算标准PPM表的0dB相当于信号峰值为1.55V，但实际使用时0dB对应的电压值可根据具体情况来确定。为了便于PPM表与VU表在使用中的计量换算，特别是为了方便电声设备校准额定工作电平，PPM表还在刻度上注明这个电平值。一般PPM表在它的-9dB附近（通常

厦门万象城-国际名表维修

广告 地址:万象城商场B1层B149号-国际腕表维修; 查看详情 >

       是-6dB~-12dB这个区间）标注这个对应的电平。这是因为从声音信号准峰平比（准峰值与准平均值之比）范围来看，一般的声音信号的准峰平最大可达2.8倍（9dB）。若要照顾这些高峰尖的信号，可见信号的额定准平均值电平应比额定准峰值电平（即PPM表上的0dB）低9dB才成。因此若用准峰平比为1（0dB）的简谐信号来校准额定电平，它在VU表上指示值为0VU，在PPM表上那些高峰尖的信号也就会接近0dB了。  VU表与PPM表的比较  将这两种音量表进行比较时还要考虑二者时间特性的差异，PPM表的时间特性是这样规定的：它的指示值上升时间非常短，一般为1~10ms；而它的下降时间却相当长，一般为1.5s左右。  可见，PPM表可以准确地反映出那些突来的强信号包络变化（上升快），而且又便于眼睛的观察（下降慢）。相比之下，VU表就迟纯多了。VU表指示值（VU值）还跟不上信号实际的准平均电平（dB值），这两种表的指示差异就会超过信号的准峰平比，特别是那些突来的强信号，这一点在使用中应该加以注意。  PPM表指示的信号峰尖的大小，因此它是用来监测信号幅摆的实际情况；但是信号的峰尖大小并不能直接反映出信号给人的听觉强弱感，因此PPM表的指示值不能表示信号的响度，这是它的缺点  电平的基本概念 1、电平的基本概念 （1）dB是国标符号，dB是英文decibel或decimal Bel的缩写，意思是分贝 由于功率P=I2R=U2/R，所以电路中电压或电流的增减量，同样可以用分贝表示，在电路的同一点或电路阻抗相同的情况下测量分贝值，则有： 分贝值=20lg U2/U1=20lg I2/I1 （2）相对电平与绝对电平 由于分贝是比值的对数，只表示倍率，所以称为相对电平。如果要使每一个分贝值都能明确的表示出与之对应的功率或电压的具体数值，须规定一个基准，即零分贝的电压或功率的基准值，这样，某个功率值和基准值之比的对数值称为绝对电平。 （3）功率电平LP功率电平（power level）的定义是：某一功率P与一基准功率Pr相比求常用对数乘以10表示的值为功率P的功率电平，即LP=10lg P/ Pr（dB） 在电声工程领域内，基准功率Pr通常取为10-3W（1mW），这时功率电平的单位可记为dBm。 从该式我们可以看出，若P=2Pr，那么P和Pr的功率比就是3dB，这就是平常所说的，电声系统的功率增加一倍，换来的声压增加是3dB。 （4）电压电平Lv我们平时表示一个电压可直接用它的电压值，即多少伏特来表示，还可以用电压电平（Lv）来表示。电压电平（voltage level）的定义是：某一电压U与一基准电压Ur相比求常用对数乘以20表示的值为电压U的电压电平，即Lv=20lg U/Ur（dB） 由于基准电压Ur的取值不同，电压电平的常用单位有下列三种： dBm：在一些音频传输、测试中，要求负载阻抗是600Ω以实现阻抗匹配。在这种特定的600Ω阻抗条件下，由于1mW电功率在600Ω阻抗上的电压可算得为0.775V，所以Ur等于0.775V为基准电压所求得的电压电平值，单位为dBm。 dBu：不考虑阻抗是否为600Ω，以Ur等于0.775V为基准电压时所求得的电压电平值，单位为dBu。 

万国，尊达，联合手表客户维修服务，首页

广告 福建省手表检修服务，优质服务与传承制表工艺提供保障，手表维修网点， 查看详情 >

dBv：以Ur等于1V为基准电压时所求得的电压电平值，单位为dBv。 （5）电流电平LI电流电平（current level）的定义是：某一电流I与一基准电流Ir相比求常用对数乘以20表示的值为电流I的电流电平。即LI=20lg I/Ir（dB） 由于1mW电功率在600Ω阻抗中流过的电流可算得为1.29mA。所以以Ir=1.29mA所求得的电流单位也可写为dBm。 （6）满刻度电平0dBFS满刻度电平0dBFS就是设备在正常设置下达到数字削波时所对应的模拟信号电平值，各个数字设备厂家的产品满刻度电平值不一致，该电平值通常是由生产设备厂家给出，在广播电台中对于由不同满刻度电平值的设备所组成的数字音频系统，在选择系统的工作电平值时，要考虑到应留有足够的峰值储备量。 2、采用dB（分贝）的目的 因为人耳对声音强弱的感觉，不是和声音功率的变化成正比，而是和这种变化的对数成正比。因此用分贝表示是从计算方面考虑的。 系统电平的选择 1、模拟接口的连接方式 随着电子器件的迅速发展，已不需要用阻抗匹配方式来连接声频线路，以现代调音台为例，要求各输入口的输入阻抗，远大于对应信号源的输出阻抗，一般至少应大5倍。同样，调音台的输出阻抗也为低阻抗，一般等于或小于60Ω，它与负载的连接方式也是跨接，要求调音台的输出阻抗远小于（至少5倍）额定负载阻抗。采用跨接方式连接，这时信号源在轻负载状态下工作，信号源设备驱动功率较低，因而发热少；输出级失真小。总之，可以保证各种信号源能具有较高的技术指标。所以，接口电平的表示也由原来的600Ω接口匹配方式采用的dBm，改用了不考虑阻抗是否为600Ω的dBu表示。 2、电平的监测仪表 在电声工程领域中对声音信号强度计量的专门仪表称为音量表。目前在模拟电声系统中使用的音量表有“音量单位表（又称VU表）和“峰值节目表”（又称PPM表）。VU表采用平均值检波器并按正弦波信号的有效值确定刻度，因此它是一种准平均值表，VU表测量音量的单位叫作VU。VU表取弦信号时，VU表应指示为0VU，相当于±4dBu。VU表对信号的响应速度比较慢，它的指示值与信号峰值之间存在一个差值，此差值一般要取到20dB才能保证节目的质量，不致引起信号的削波失真。  PPM表采用峰值检波器按正弦波信号的有效值确定刻度，因而它是一种准峰值，PPM表的表盘刻度单位为PPU，PPM表取0PPU处的灵敏度为+6dBu（1.55Vrms），即输入1.55Vrms、1000Hz的正弦信号时，PPM指示为0PPU（I型DIN标准）。 随着数字音频技术的发展，前两种仪表已不能完全满足要求，于是出现了专用的数字峰值表（又称数字PPM表）。数字峰值有也采用峰值检波器。一般为光柱式显示，按对数刻度基准点设在量化后数据所能表示的最大极限值，称为满刻度电平（0dBFS），这样所有的实际电平均为负值。标准AES/EBU数字式输入输出接口，具有峰值电平显示、采样频率显示、数字错误显示、过载指示等功能。这种数字峰值表的显示器件通常为阴极射线管、发光二极管气体等离子器件等，这些器件反应速度快，能紧跟峰值。 其实现今光柱式音量单位表、峰值节目表和数字峰值表在电路组成上大部分是相同的，只有检波器类型、灵敏度、积分时间和刻度等有所不同。 3、确定数字工作电平 在广播模拟播出系统中，电平值选择为0VU=+4dBu，即当音量单位表（VU表）指示为0VU值时，所对应的电平值为+4dBu(1.228Vrms)。音量单位表（VU表）所指示的信号是准平均值电平，而不是信号的峰值电平（人的耳朵对声音的响度，更多的接近于VU表指示，而不

厦门 百达翡丽PATEK PHILIPPE手表售后维修中心

广告 福建省手表检修服务，优质服务与传承制表工艺提供保障，手表维修网点， 查看详情 >

是峰值电平），不同的声音信号的峰平比不同，峰值因数一般在6~16dB范围内。从播出系统的组成来看工作电平选择为+4dB范围内。从播出系统的组成来看工作电平选择为+4dBu，再考虑到留有10~16dB的峰值因数，即使在最高声音信号峰值时也不会产生过载失真，这样确定系统电平值是合理的。 根据国家广电总局发布的《数字音频设备的满度电平》行业标准，满刻度电平0Dbfscf 应+24dBu，即峰值储备量选择为20dB。考虑到音频工作站系统采用的声卡均为法国Digigram公司的PCX系列声卡，PCX11+、PCX924和PCX440np等声卡最高输出电平为+22dBu，近期过渡采用满刻度电平0dBFS对应+22dBu也可以，同时参照国外的做法取18dB的峰值储备量是合适的，即0VU对应-18dBFS，峰值储备量为18dB。这样既可以防止瞬间大振幅信号的过载失真，又可以充分发挥数字系统动态大的特点。 海峡之声广播电台使用的瑞士STUDER公司On-Air2000M2数字调音台，A/D、D/A转换器缺省值为：0dBFS对应+15dBu，即当播出系统工作电平（模拟）选择为+4dBu，此时所对应的数字工作电平为-11dBFS。换言这，此时数字系统的峰值储备量只有11dBu。 电平的调整方法 通常在数字音频设备中，模拟输出是由数字输出经过数/模转换得到，因此在进行电平调整时应先对数字输出进行调整，然后再进行模拟输出的调节。 1、综合测试仪的设置 将综合测试仪的输入阻抗选择为高阻，测试单位选择为dBu。 2、调音台推子校准 将推子移动交校准到0dB位置。 3、调音台模块参数设置及调整 对模拟线路输入模块设置工作电平（LEVEL）为+4dBu，峰值储备量（HEADROOM）为+18dBu，这样0dBFS对应+22dBu；模拟线路输入1kHz+4dBu测试信号，调整数字输出为-18dBFS，模拟输出模块输出为+4dBu。 4、校准表头 送1kHz+4dBu的测试信号，校准VU表指示为0VU，数字PPM表指示-18dBFS。 5、矩阵模块参数设置及调整 模拟输入模块有16dBu、22dBu和0~26dBu三个路线位置，将输入模块跳为22dBu，模拟输入模块也有21dBu、15dBu和0~26dBu三个跳线位置，将输出模块跳为0~26dBu。 对模拟输入模块输入1kHz+4dBu的测试信号，调整数字输入模块输出为-18dBFS，模拟输出模块输出为+dBu。 广播电视的发展进入了数字化、网络化、交互信息化的时代。其中数字化是基础，数字音频播控系统电平的调整应该引起足够的重视，电平设置不当，既不能发挥数字系统动态大、失真小的特点，还可能造成很大的失真，导致整个系统性能的下降。当然，在数字化广播系统中，还应该注意同步等其他技术问题。 VU表，PPM表，二者区别是VU表是音量表（缓慢上升的，和实际上听到的音量响度大致是一样的），PPM表是峰值表（瞬间上升的，可以表现当时瞬间信号的强度）二者有着 6--9 dB 差距。 你上面也说了：音频标准两种机器完成不一样，无法达成一致，请求高手给指点，如何确定两种机型的音频标准，如何达到一致的效果。 可以这样说，以这二种设备音频输出线来区分音频信号标准： 1 是莲花头输入输出线的话，那么标准音频信号是 -10dB ,  2 是6.25mm直插、或者说三芯卡侬头输入输出线的话，那么标准音频信号是 +4dB 。 3 要达到一致的标准很简单，不过要用上调音台的增益（GAIN）来调节，使之达到 0dB 的音频标准再做输出或

IWC万国表官方网站_瑞士制表名家 始于1868

广告 瑞士制表名家IWC万国表专注技术与创新，自1868年起始终坚持其对非凡技术及精湛工艺 查看详情 >

者说为后期工作做好工作。方法是信号进入调音台后慢慢增加GAIN，推起进调音台那一路的信号推子。当GAIN点亮红色指示灯时再回调 3dB 就可，然后对信号做均衡处理。输出时不要让调音台MIXER那一路的输出信号过 0dB 即可。
